CP72xx | “经济型” 面板 PC
带有安装臂和3.5” 主板的工业 PC

“经济型”面板 PC CP72xx 系列适于安装臂安装。防护等级达IP 65的控制面板安装在面板型 PC 的前部，因此可为各种应用配置合适尺寸的显示器和键盘。若装有运行在Windows CE, Windows XP 或嵌入式 Windows XP 下的 TwinCAT 等自动化软件，CP72xx 面板型工业 PC 则可为机械制造和工厂自动化应用提供一个功能强大的平台。

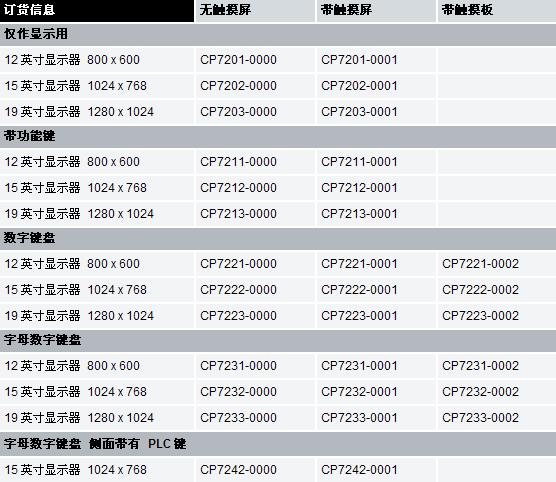

CP72xx 的外挂 PC 专为安装于 Beckhoff 控制面板的背部而设计。该款面板型 PC 拥有多达30 余种不同型号的 IP 65 面板供选择：譬如12”、15”，或19” 的 LC 显示屏。可选择配备不同类型的键盘，亦可选配触摸屏或触摸板，以及更多的扩展功能键。

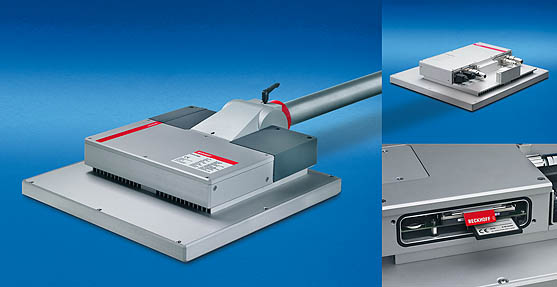

整个系统由安装在屏幕与计算机之间的冷却栅来冷却。封闭机箱内的风扇可保证散热均匀。该款面板型 PC 可在最高达45摄氏度的环境温度中工作。该款面板型 PC 采用 Rittal 和 Rolec 安装臂系统设计，挂臂可从上方悬吊，也可以在下方支撑。该款面板型 PC 配置有一个集成的可旋转挂臂接口，管臂直径48 mm。用户可选择配置旋转和倾斜角度调整的安装臂接口。各种连接电缆可在支撑臂内排布。

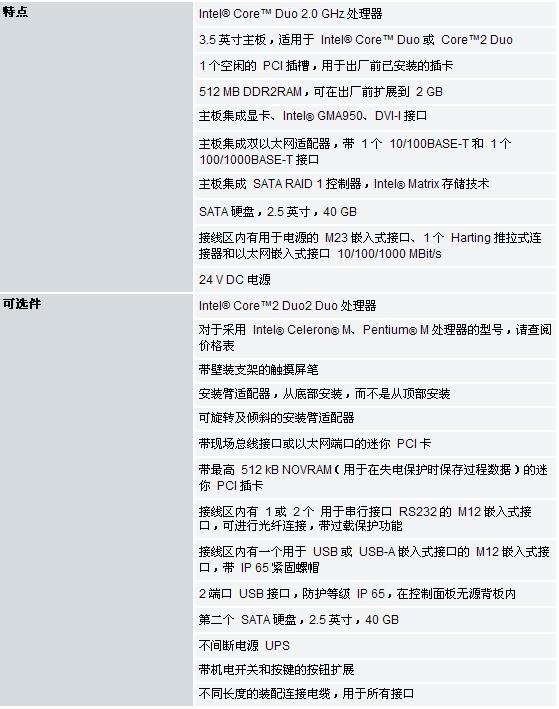

CP72xx 精巧美观的铝制外壳内包含着 Beckhoff 自行开发的3.5英寸主板，Intel® Celeron® M 或 Pentium® M，或可升级到1.8 GHz。该款工业 PC 最多有 5 个符合 IP 65 的线缆接口，它们定位在机器背面的接线区域，可方便插拔。

电缆接口外盖可被轻松打开，而无需从挂臂上取下机器。且有可快速连接到用于电源的 IP 65 接口，也可选择以太网和现场总线接口。

由于已经配备了两个独立的以太网接口，CP72xx 十分适合作为一个紧凑的中央处理平台，应用 EtherCAT 控制系统。一个100M Bit以太网端口执行EtherCAT控制任务，另一个Gigabit端口则可用于连接更高级别的网络。

CP72xx 系列的面板型 PC 由 24 V 电源供电，也可以通过 UPS 模块和外置的电池来供电。电池组可在表面连接，安装于控制柜内的 Din 导轨上。Windows CE是基本配置的操作系统。如果应用了大容量的CF卡，嵌入式Windows XP 也可以作为替代的操作系统；机器内如果配备了一张硬盘的话，那么专业版 Windows XP 也可以作为替代。

该款设备可同时安装 1 或 2 张 CF 卡（连接到IDE），或最多 2 个 IDE 硬盘，用于系统时间的锂电池安装于机箱外壳的内部。

CP72xx 拥有一个空余的迷你 PCI 插槽。如果应用了 Beckhoff 的迷你 PCI 总线卡，那么这款 CP72xx 就可以实现传统总线控制，譬如 PROFIBUS (FC3151), CANopen (FC5151), DeviceNet (FC5251), SERCOS (FC7551) 或其它以太网卡 (FC7551)。亦可选择带 NOVRAM 储存器的迷你 PCI 卡，数据处理的安全存储可达 512KB 。
