PROFIBUS - 现场总线模块 FM33XX

Beckhoff FM33xx系列热电偶模块防护等级为IP67，防水防尘，并且耐高温耐高压，是恶劣工作环境的理想选择。

每个 FM3300 现场总线模块可连接 12 或 32 个热电耦。这些热电耦的连接电路都封装在一个带 PROFIBUS-DP 接口的小型防水外壳中，传输速率为 12 Mbps。数据交换主要是循环方式，非循环服务协议（DP-V1）用于参数设定和诊断。

模块电路还可使用 2 线制连接热电耦传感器。整个温度范围的线性度由一个微处理器来实现。温度范围可以任意选定。故障 LED 指示线路开路。冷端补偿由连接插头内的温度测量线路来实现。这意味着该模块可连接标准的扩展电缆。

现场总线模块配有一个反向电压保护电路，以防止有外部电压施加到热电耦输入上。模块最大耐电压为 230 V AC。未受影响的热电耦输入保持正常运行，或仅受到瞬时影响。

扩展参数设定可通过现场总线或 KS2000 软件通过配置接口进行。设定的参数保存在模块中。现场总线模块的状态通过 LED 指示。

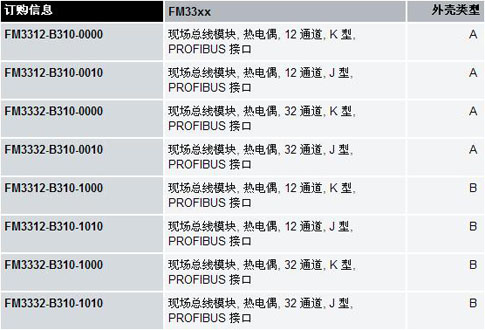

倍福提供多种型号的 FM3300 现场总线模块，它们的区别在于可用热电耦输入通道的数量（12 或 32 个通道）、热电耦型号（J 型或 K 型），以及外壳类型（弹簧扣式 A 型外壳或附加 B 型外壳）的不同。

附加外壳（B 型）有两个卡榫和一个连续橡胶密封，提供有一个防护等级 IP 65 的接口，可连接插座元件。另外，B 型外壳还有两个带孔托架，用于将 FM 模块安装在安装板上（通孔安装）。

A 型外壳	B 型外壳

附件
